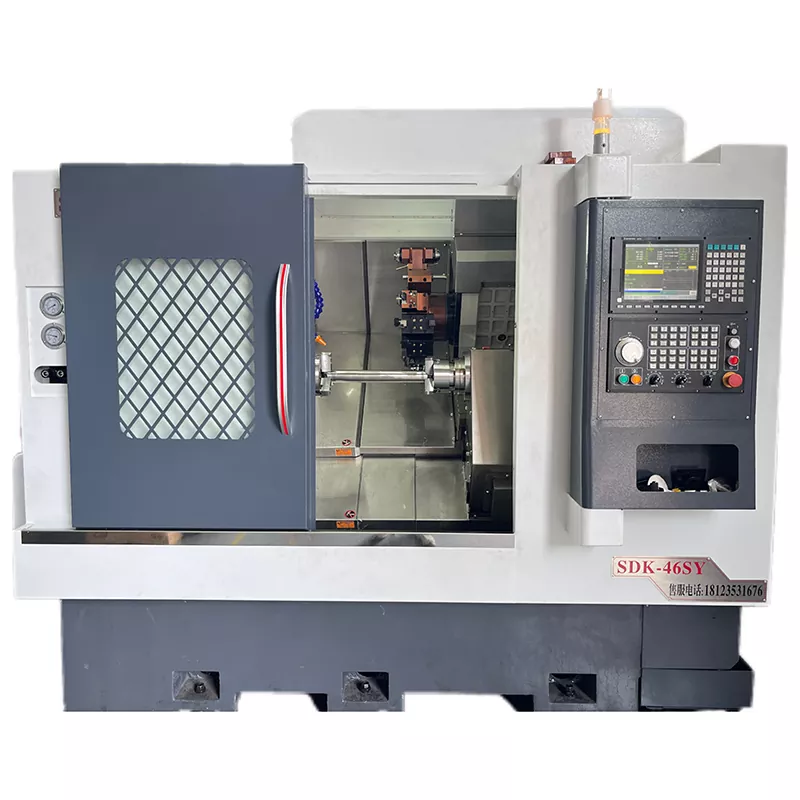

Алати за единечни CNC со двојно влечење CNC

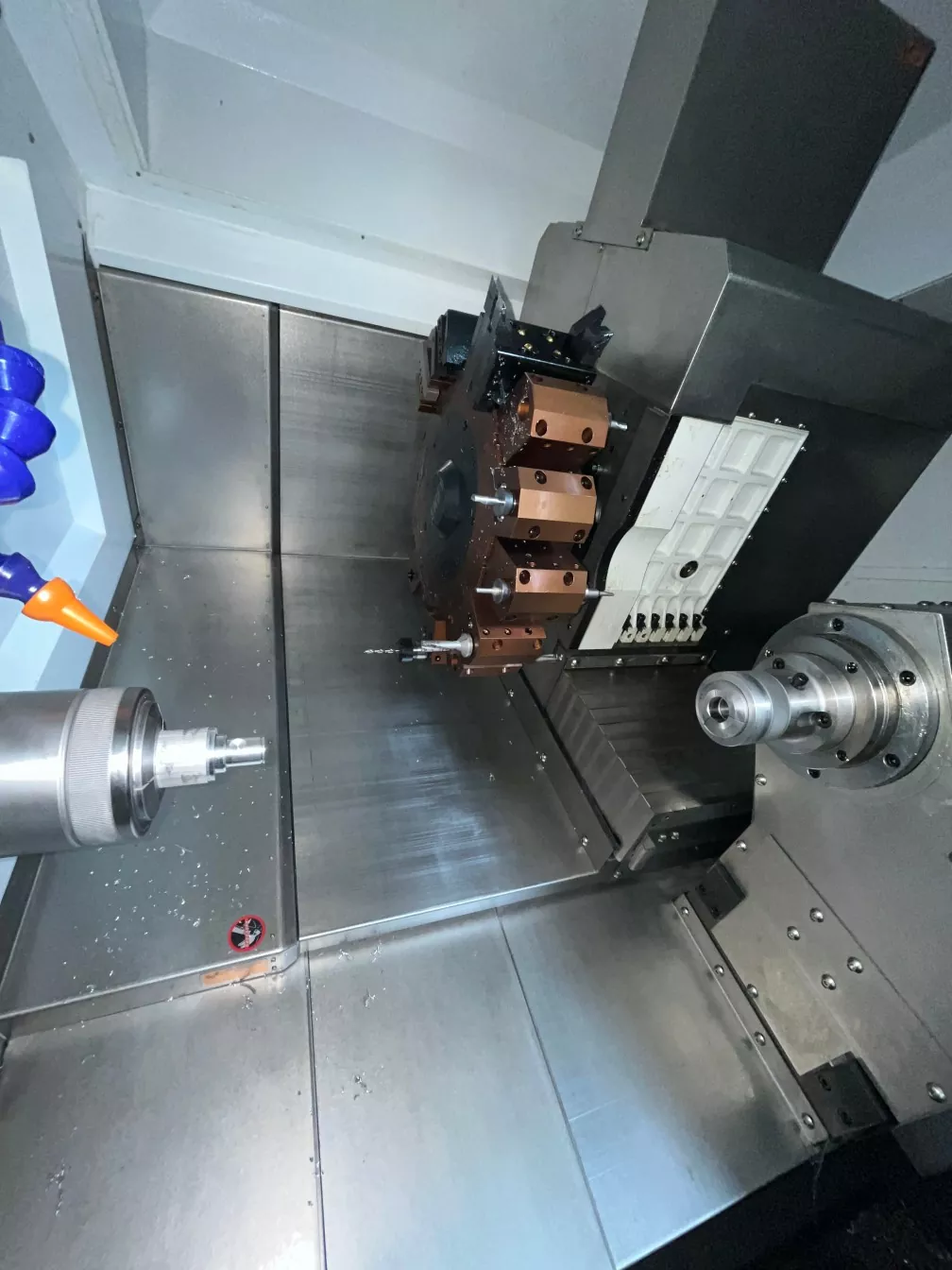

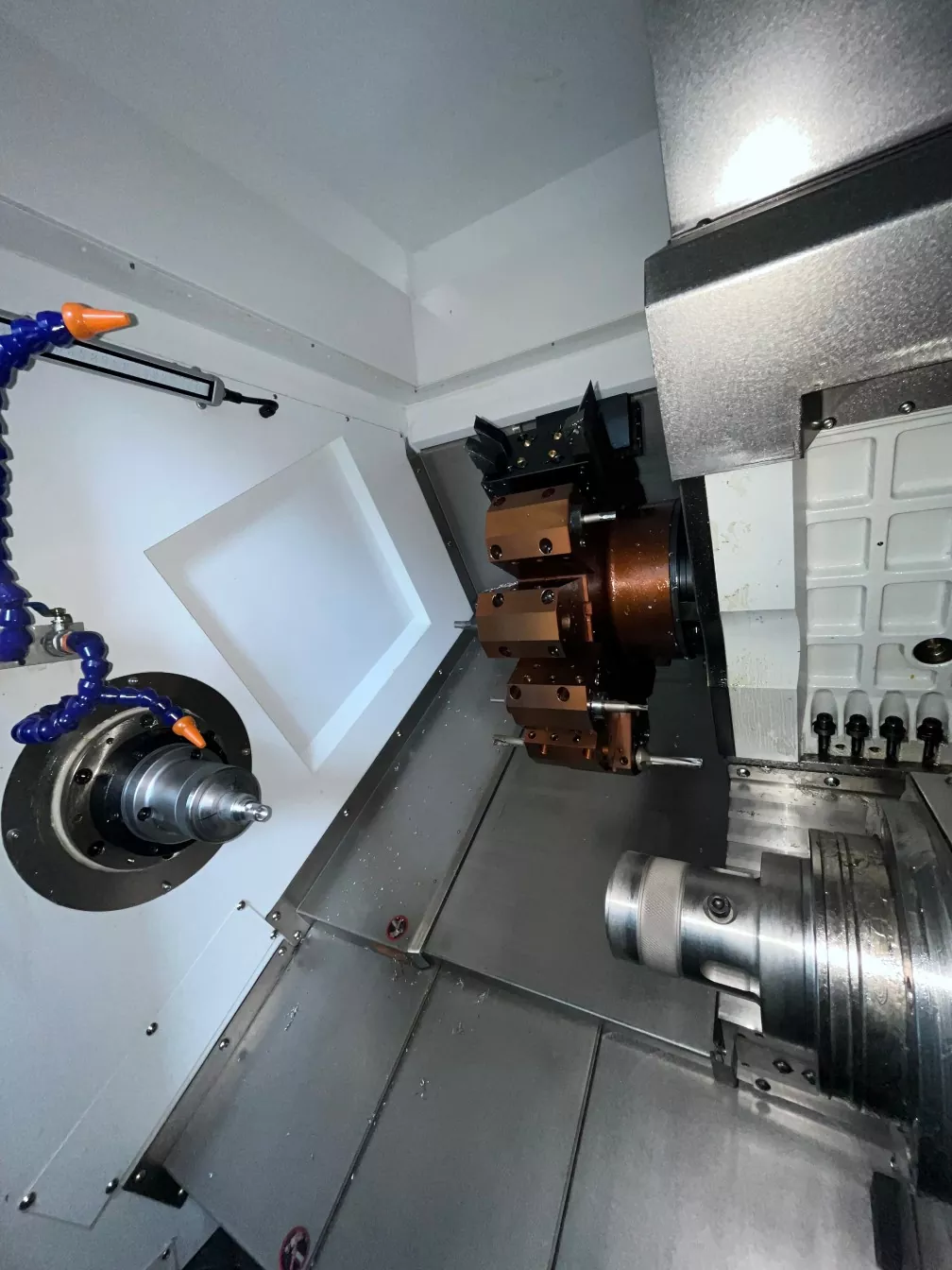

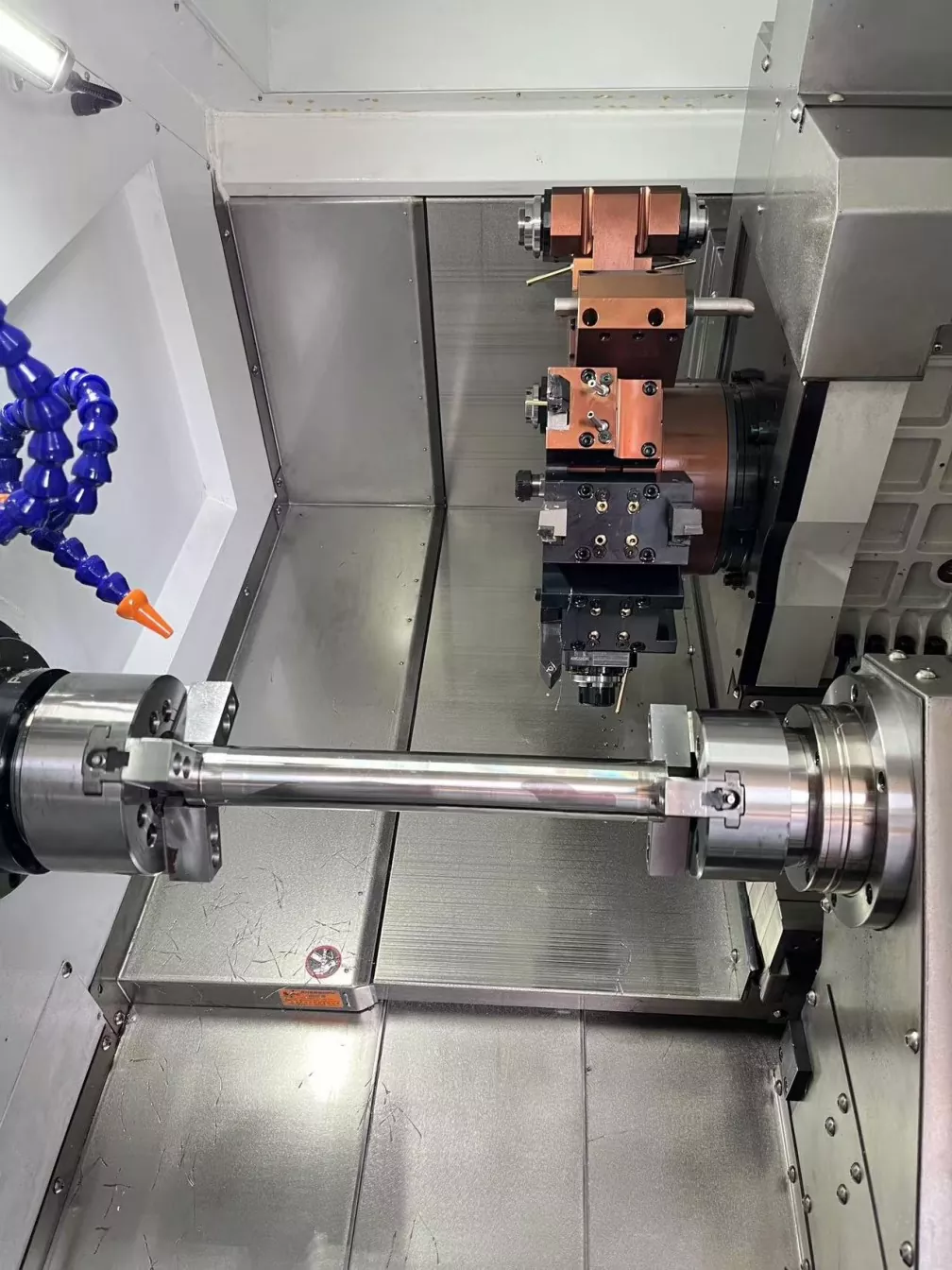

Машински машини со двојно влечење CNC-алати со единечен патник ， Како што сугерира името, машинската алатка е опремена со две вретена и бедем. Креветот на овој вид машинска алатка е обично опремена со рамка за вретено на работното парче и рамка за под -вретено на работното парче, како и подвижна бедем. Рамката за вретено на работното парче и рамката за под -вретено на работното парче се користат за стегање и обработка на работни парчиња, додека држачот на алатката е одговорен за сечење на операциите.

Испрати барање

Опис на производот

Во споредба со традиционалните странични страни за ЦПУ, машините за машини со единечен Turret со двојно влечење имаат повисок степен на автоматизација. Може да постигне автоматизирана обработка преку програмирање, намалување на рачна интервенција и грешки и подобрување на точноста и стабилноста на обработката. Бедем може да се инсталира на седиштето на слајдот со горе -долу, лево и десно поместување, со цел да се пресели во соодветната позиција според барањата за обработка. Со движење на бедемот, машинската алатка може да ја заврши машинската обработка на двата краја на работното парче, дополнително подобрување на флексибилноста на машината.

Параметар на производот （Спецификација）

Капацитет за обработка	46sy
Вртете го телото на креветот	Φ500
Најголемата обработка на дијаметар	Φ350
Максималната должина на обработката	400мм
Вретено
Нос на вретено	А2-5
Решетката на шипката	Φ45
Брзина на вретено	0-4500
Помошен мотор на вретено	A2-4 (вретено на моторот)
Решетката на шипката	Φ36
Брзина на вретено	0-5000
Механичка прецизност
Повторете ја точноста на позиционирањето	0,005 ±
Вретено отпуштање	≤0.005/100мм
Вретено залепете	≤0.005/100мм
X, Z Crosshair	≤0.005/100мм
Брза брзина на оска x/z оска	24м/мин
Аксијален мозочен удар
Х-оска мозочен удар	220мм
З-оска мозочен удар	420мм
Патување y-оска	± 45мм/± 50мм
Моторна моќност
Вретено (серво) и мотор	7,5kW
X оска (серво) и мотор	3.1kw
Z оска (серво) и мотор	3.1kw
Y оска (серво) и мотор	2.4kW
испирање
испирање	BMT45/55
Друго
Тежина	4200кг
Механички димензии	245017502120

Правета за производи и апликација

Машински машини со двојно влечење CNC-алати за единечни тоури се широко користени во машинската обработка на делови во индустриите како што се ролери, спортска опрема, земјоделска машинерија и автомобилски компоненти. Овие индустрии имаат високи барања за прецизност и ефикасност на деловите, а машинските алати со двојна вретена единечна бедем CNC се идеален избор за задоволување на овие потреби.
