Како работат CNC машинските алати?

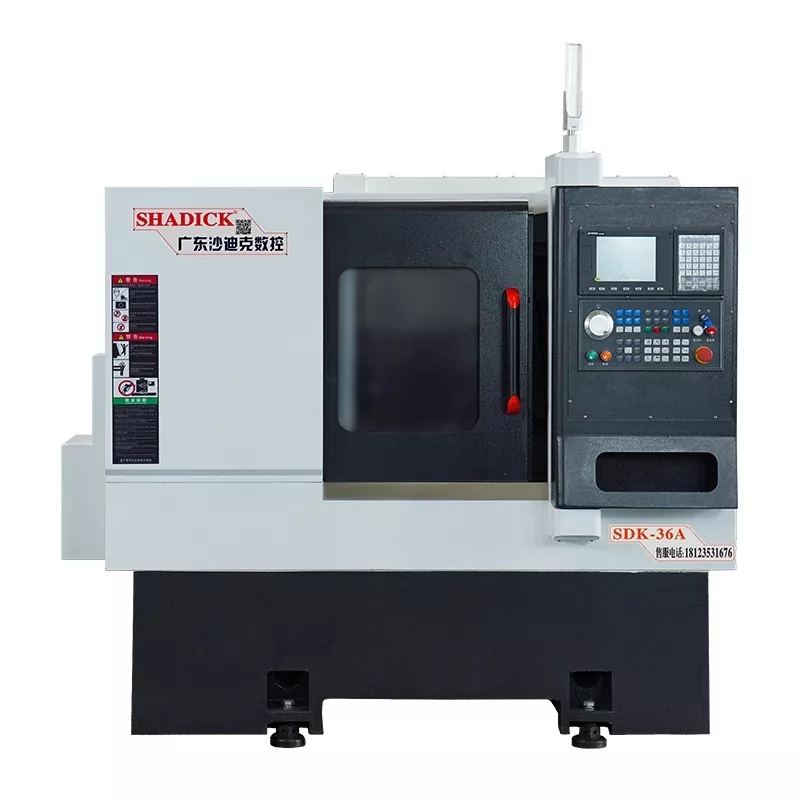

Структурни карактеристики на машината за аранжман на алатки со CNC

НаCNC машина за уредување на алатможе да заврши повеќе процеси истовремено, вклучително и надворешно вртење, полигонско мелење, навојување и жлебување.

Може да се справи со различни процеси, вклучително и вртење со голема брзина и глодање со полигон со мала брзина.

Хидрауличниот уред за стегање го подобрува нивото на автоматизација на машината.

Подножјето на машината е интегрирано и користи увезени линеарни водилки, нудејќи одлична отпорност на вибрации и висока цврстина.

Висококвалитетното обликување со песок со смола од леано железо и компактна ребреста структура на плочи обезбедуваат одлична цврстина и силна отпорност на вибрации.

Се одликува со линеарни водилки со висока цврстина, висока прецизност и голема брзина и прецизни топчести завртки.

Како да менувате алатки на CNC машински алат

1. Менување на алатки со ротационен држач за алат

Ротациониот држач за алат е едноставен автоматски менувач на алат кој најчесто се користи воЦПУ автоматизирани машински алати. Може да се дизајнира во различни конфигурации, вклучувајќи квадратни, шестоаголни или аксијални држачи за алат од тип на диск. Секој ротирачки држач за алат содржи четири, шест или повеќе алатки, а алатките се менуваат според командите од CNC уредот.

Ротациониот држач за алат мора да поседува доволна структурна цврстина и цврстина за да ги издржи силите на сечење при груба обработка. Бидејќи точноста на вртењето во голема мера зависи од положбата на врвот на алатот, CNC машинските алати не бараат рачно прилагодување на положбата на алатот за време на обработката. Затоа, сигурно решение за позиционирање и соодветна структура за позиционирање се од суштинско значење за да се обезбеди најголема можна повторливост (обично 0,001 до 0,005 mm) по секое индексирање на ротирачкиот држач за алат.

2. Алатка се менува со замена на главата на вретеното

Менувањето на алатот со замена на главата на вретеното е релативно едноставен метод за менување алат за CNC машински алати опремени со ротирачки алати. Овој тип на вретена глава во суштина е списание за алат од бедем. Главите на вретеното се достапни и во хоризонтална и во вертикална конфигурација. Бедемот обично се ротира за да се смени главата на вретеното, што овозможува автоматско менување на алатот. Секое вретено во куполата е претходно инсталирано со ротирачката алатка потребна за секој процес. Кога се издава команда за промена на алатот, секоја глава на вретеното се ротира во позиција за обработка во низа и го вклучува главното движење, предизвикувајќи соодветното вретено да ја ротира алатката. Другите вретена во позиции кои не се обработуваат се исклучени од главното движење.

3. Систем за автоматско менување на алатките со списание за алатки

Бидејќи држачите за ротирачки алати и менувачите на алат од типот бедем не можат да примат голем број алатки и не можат да ги задоволат потребите за обработка на сложените делови, CNC машинските алати со автоматска промена на алатот често користат автоматски менувач на алат со списание за алат. Овој автоматски менувач на алатки се состои од списание за алат и механизам за менување на алатот, а процесот на менување на алатот е релативно сложен. Прво, сите алати што се користат во процесот на обработка мора да се монтираат на стандардни држачи за алат, претходно поставени надвор од машината, а потоа да се стават во магацинот за алат според одреден распоред. Кога менувате алатки, се избира алатка од списанието. Менувачот на алатки потоа ја отстранува алатката од списанието или вретеното, ја менува алатката и ја инсталира новата алатка во вретеното, враќајќи ја старата алатка во списанието. Магазинот за алат има голем капацитет и може да се монтира на страна или над кутијата со вретено. БидејќиCNC машински алатисо автоматски менувач на алат има само едно вретено во главата, склопот на вретеното мора да биде многу крут за да ги исполни барањата за прецизна обработка.
