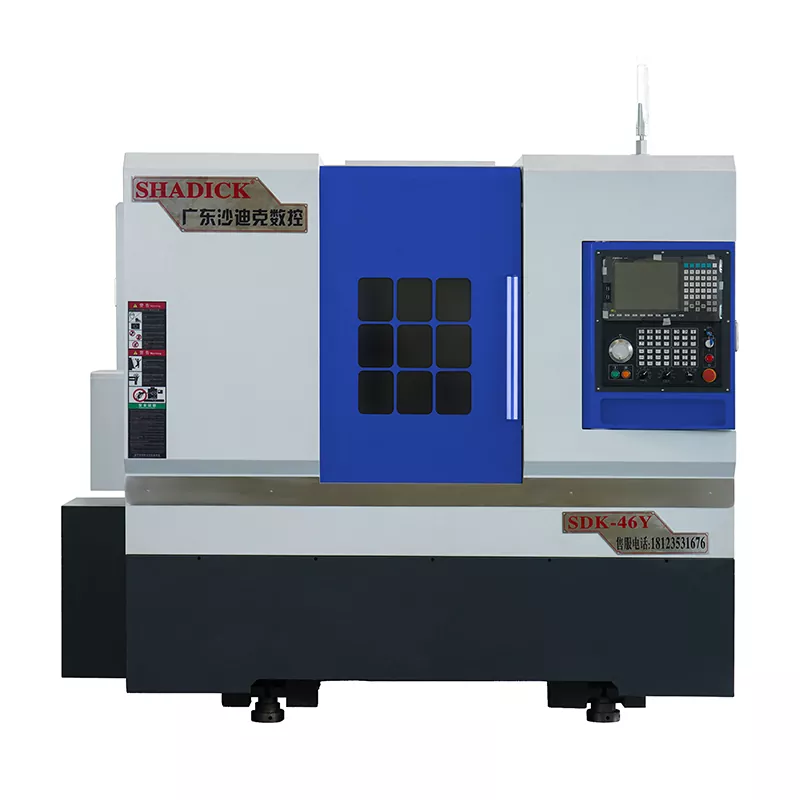

46-опашка со композитна CNC машина

Композитната CNC со 46-опашки мелници CNC е најчесто користено парче опрема во производната индустрија, комбинирајќи ги функциите на вртење, мелење, дупчење, прислушување и повеќе, овозможувајќи завршување на повеќе задачи со единечно поставување. Нашиот центар за пресврт е особено погоден за обработка на комплексни делови, како што се тенки компоненти и сложени заоблени површини, кои честопати се тешко да се постигнат со висока ефикасност и прецизност со користење на традиционални методи за машинска обработка.

Испрати барање

Опис на производот

Композитната CNC машина за пресврт со 46-опашка, истовремено може да постигне мулти-процеси на соединение со сложено-мелница, како што се вртење, мелење, дупчење, прислушување, хобирање и склопување.

Ц-оската на вретеното е опремена со магнетски енкодер со висока резолуција, овозможувајќи континуирано индексирање (со точност на индексирање до 0,01 степени). Собрано е коаксијално со машинската алатка за да се обезбеди точност на позиционирање и голема сигурност на оската Ц.

Тој усвојува целосно затворен заштитен дизајн, кој ефикасно ги штити важните компоненти како што се завртки, водичи и лежишта. Естетски е пријатно, стабилно и издржливо.

Тој го користи оперативниот систем Тајван Синтек, кој овозможува брзо позиционирање за време на работата со голема брзина, ефикасно подобрување на ефикасноста на индексирањето и точноста.

Параметар на производот （Спецификација）

Капацитет за обработка	46y
Вртете го телото на креветот	Φ450
Најголемата обработка на дијаметар	Φ350
Вретено
Нос на вретено	А2-5
Решетката на шипката	Φ46
Брзина на вретено	0-6000
Механичка прецизност
Повторете ја точноста на позиционирањето	0,005 ±
Вретено отпуштање	≤0.005/100мм
Вретено залепете	≤0.005/100мм
X, Z Crosshair	≤0.005/100мм
Брза брзина на оска x/z оска	24м/мин
Патување на седиштето на опашката
Спецификација на ракавот на опашката	Мој 5#
Патување на седиштето на опашката	370мм
Метод на движење на седиштето на опашката	лизгач
Најдобро растојание од Чак	450мм
Опсег на притисок на седиштето на опашката	5-20 килограми
Врвен маршрута	120мм
Структура на седиштето на опашката	Тип на прецизен ракав
Аксијален мозочен удар
Х-оска мозочен удар	250мм
З-оска мозочен удар	510мм
Y-оска мозочен удар	± 35мм
Моторна моќност
Вретено (серво) и мотор	7,5kW
X оска (серво) и мотор	3.1kw
Z оска (серво) и мотор	3.1kw
Y оска (серво) и мотор	2.4kW
Мотор на глава за напојување	5,5kW
15- Станица за бедем за напојување (BMT40)	Кралот ЦНЦ од Тајван, Кина
Глава за напојување 0 - степен	2
Глава за напојување 90 - степен	2
Друго
Тежина	3600кг
Механички димензии	285017802040

Правета за производи и апликација

Комплексот за вртење со мелница со Tailstock е разноврсна опрема за машинска обработка која ги комбинира функциите на вртење и мелење, и има уред за таблети за поддршка на обработката на разни работни парчиња. Високата прецизност, висока ефикасност и можност за обработка на композитни CNC со композитни CNC со 46-опашки, и способност за обработка на работни делови во форма на комплексни облици, го прават тоа широко користен во повеќе индустрии.

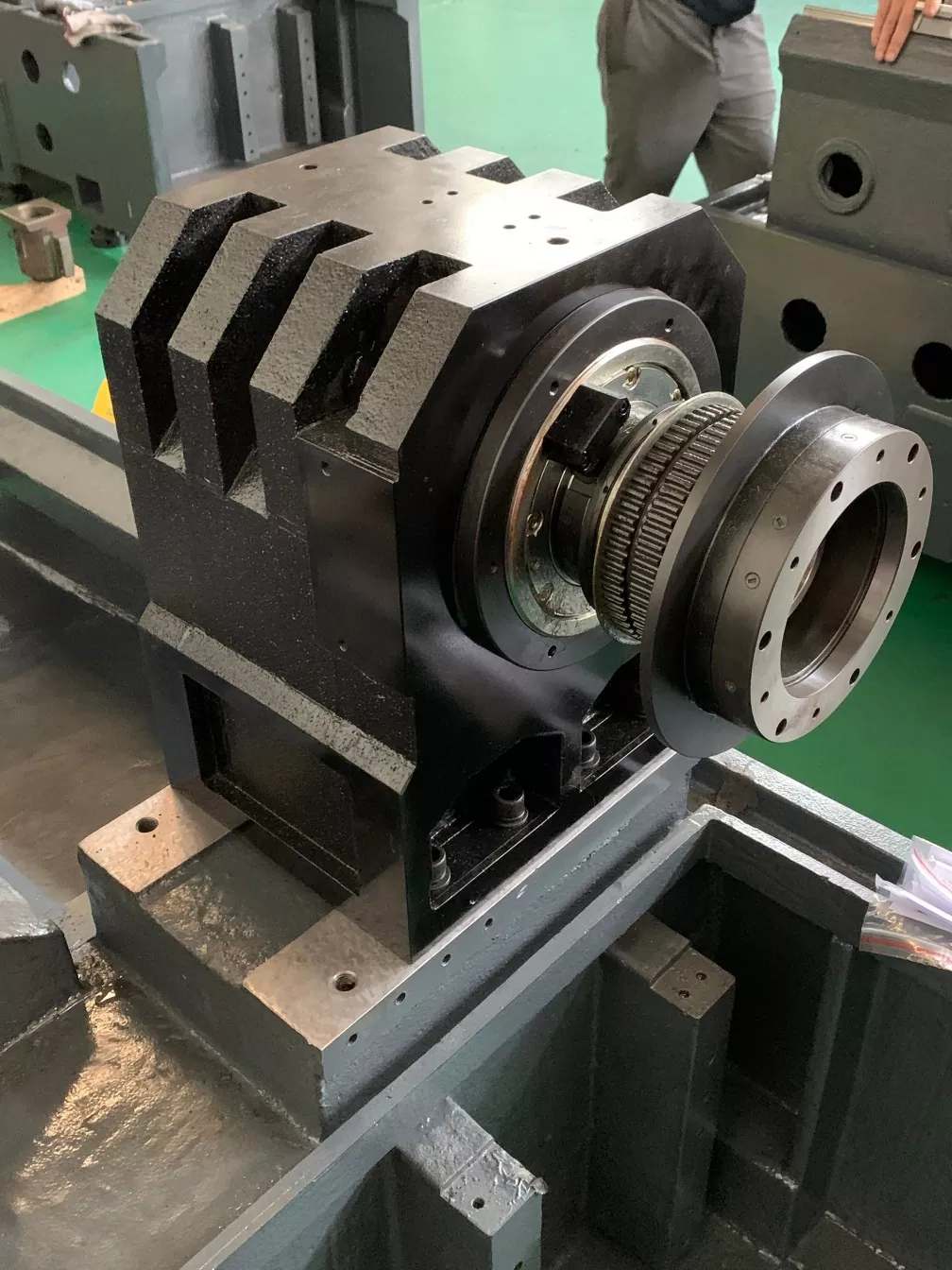

Детали за производство

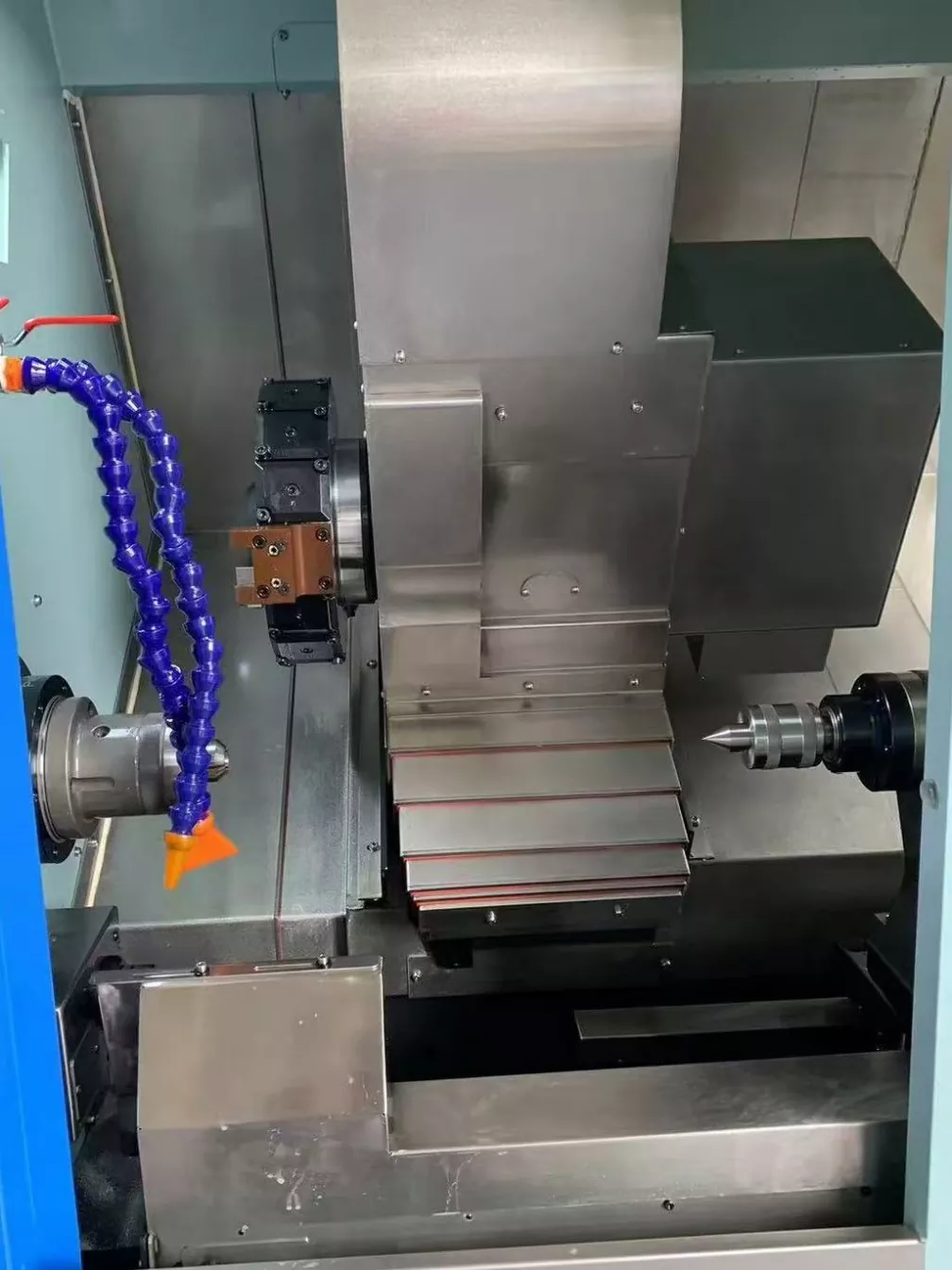

Внатрешна структура на машината за вклучување на CNC со композиција на CNC на 46-опашка.

Бедем за напојување од 15 станици може да вчита повеќе алатки. При обработка на комплексни делови, нема потреба често да се менуваат алатките, што го намалува времето на прекин предизвикано од промена на алатките и ја подобрува ефикасноста на машинската обработка.
