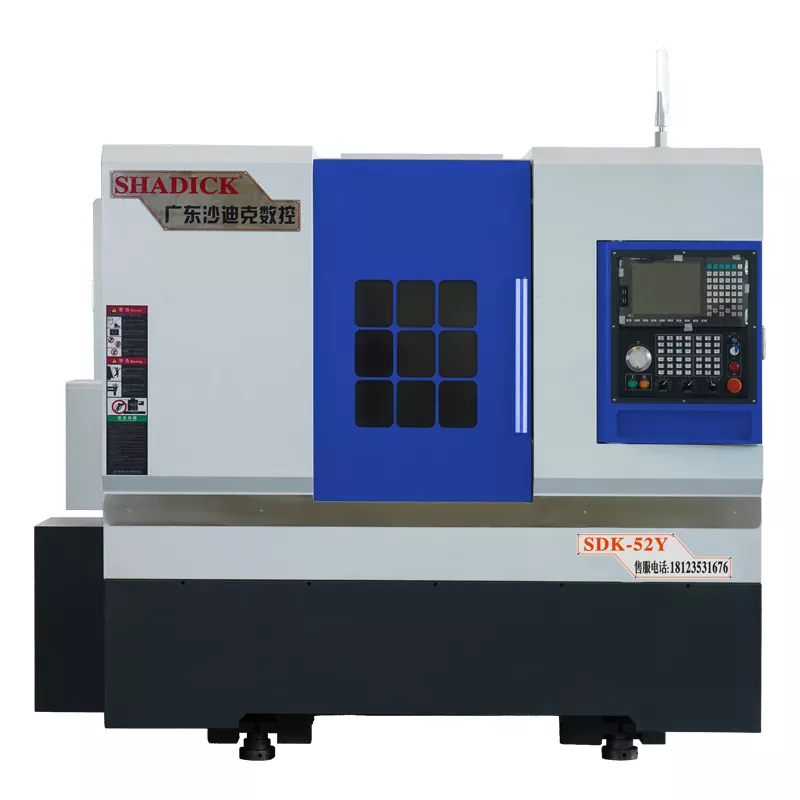

52-опашка композитна CNC машина

Композитната CNC машина CNC со Shadick 52-Tailstock може флексибилно да се конфигурира со обичен или програмибилен хидрауличен опашка според потребите на клиентите. Обичниот хидрауличен опашка е лесен за работа, но неговата флексибилност и точност се ограничени; Програмабилната хидраулична опашка, од друга страна, се потпира на напредна контрола на програмирање за да се постигне висока прецизност и флексибилна машинска обработка, исполнување на сложените барања.

Испрати барање

Опис на производот

Y-оската на моќната бедем на композитната CNC на Shadick 52-Tailstock се контролира со 4 линеарни водичи или двојни зацврстени водичи, што значително ја подобрува прецизноста и високата ригидност.

Опремена е со програмабилна хидраулична опашка. Со само едно притискање на копче, можете да го продолжите или повлечете задниот дел од задниот дел, што го олеснува стегнувањето на работните места. Има двостепена контрола (брза и бавна).

Има функција од четири - обработка на поврзување на оската за вртење, мелење, дупчење, прислушување, итн., И може да заврши дупчење и прислушување на краевите на вратилото на деловите.

Енергетската бедем може да се користи за машина со висока ригидност. Вистинската глава за напојување Y-оска може да се комбинира со функцијата за соединение за вртење до машински комплексни делови.

Може да изврши прецизно обработка на големи размери на делови од челик и не'рѓосувачки челик, како и дупчење и прислушување на краевите на вратилото. Машината со опашка може да обработува делови од долги вратила.

Постои модул за функција на електрична алатка од страната што може да изврши функции како што се дупчење, прислушување и мелење станови, овозможувајќи прецизно дупчење и мелење на разни делови на вратилото.

Моторот на главата за напојување има моќност од 5,5 kW и е опремен со самостоен систем за ладење. Неговата максимална брзина на вртење може да достигне 8000 вртежи во минута. Може да изврши 24-часовна машинска обработка без прегревање или активирање на аларм.

Параметар на производот (спецификација)

Капацитет за обработка	52y
Вртете го телото на креветот	Φ500
Најголемата обработка на дијаметар	Φ350
Вретено
Нос на вретено	А2-6
Решетката на шипката	Φ52
Брзина на вретено	0-6000
Механичка прецизност
Повторете ја точноста на позиционирањето	0,005 ±
Вретено отпуштање	≤0.005/100мм
Вретено залепете	≤0.005/100мм
X, Z Crosshair	≤0.005/100мм
Брза брзина на оска x/z оска	24м/мин
Патување на седиштето на опашката
Спецификација на ракавот на опашката	Мој 5#
Патување на седиштето на опашката	420мм
Метод на движење на седиштето на опашката	лизгач
Најдобро растојание од Чак	450мм
Опсег на притисок на седиштето на опашката	5-20 килограми
Врвен маршрута	120мм
Структура на седиштето на опашката	Тип на прецизен ракав
Аксијален мозочен удар
Х-оска мозочен удар	260мм
З-оска мозочен удар	520мм
Y-оска мозочен удар	± 45мм/± 50мм
Моторна моќност
Вретено (серво) и мотор	11kW
X оска (серво) и мотор	3.1kw
Z оска (серво) и мотор	3.1kw
Y оска (серво) и мотор	2.4kW
Мотор на глава за напојување	5,5kW
12- Станица за напојување на станицата (BMT45)	Кралот ЦНЦ од Тајван, Кина
Глава за напојување 0 - степен	2
Глава за напојување 90 - степен	2
Друго
Тежина	3700 кг
Механички димензии	285017802040

Функција и апликација на производи

Алатката за соединение за соединение на мелница, инхерентно, има висока ефикасност и мултифункционалност. Тој е способен да заврши различни задачи за машинска обработка во едно стегање, што го прави многу погоден за производствените индустрии за кои е потребно ефикасно производство. Таа е применлива за обработка на долга оска во индустрии, како што се автомобилски делови, индустрија за пренос и производство на електрична енергија од ветер.

Детали за производство

Внатрешната структура на машината за машини за вртење на 52-опашката, внатрешната структура на машинската алатка-серво-управувано од бедемот BMT55 ја подобрува веродостојноста на индексирањето и обезбедува висока ригидност за време на мелењето.
