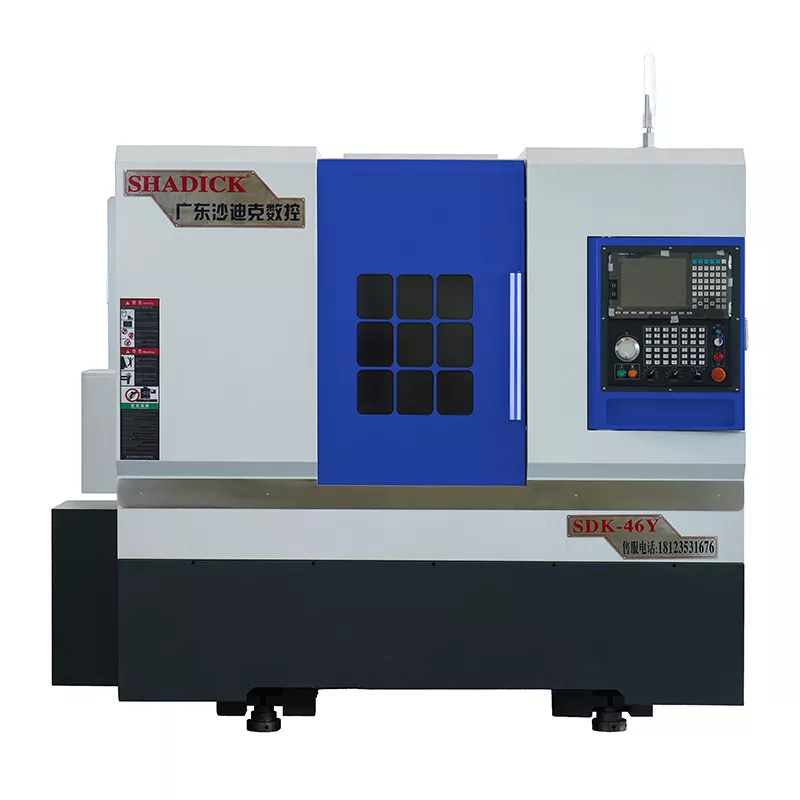

46-вртења и мелење соединенија CNC машински алати

Shadick не само што обезбедува високи 46-вртења и мелење соединенија CNC машински алати, туку и се одликува со прилагодени услуги. Нашиот технички тим внимателно ќе го дизајнира протокот на процесот, ќе ги конфигурира алатките и ќе испланира решенија за автоматизација врз основа на специфичните потреби на секој клиент, навистина обезбедувајќи „едношалтер“ решение за сите клиенти. Изборот на Шадик значи избор на производствен партнер кој може да постигне ефикасно и загрижено бесплатно работење.

Испрати барање

Опис на производот

Нашите соединенија со 46 врвови и мелење CNC машински алати ја користат вистинската контрола на бедем за напојување Y-оска за да извршат сложена обработка на дел.

Секоја оска е опремена со увезени линеарни водичи со голема прецизност, завртки за ролери и прецизни лежишта.

Може да изврши големи прецизни обработка на челични делови и не'рѓосувачки челик, како и дупчење и прислушување на краевите на вратилото.

Y-оската на директната комбинирана моќна бедем усвојува 4-жица железничка/двојна хард железничка контрола, што во голема мерка ја подобрува прецизноста и високата ригидност.

Параметар на производот （Спецификација）

Капацитет за обработка	46y
Вртете го телото на креветот	Φ450
Најголемата обработка на дијаметар	Φ350
Вретено
Нос на вретено	А2-5
Решетката на шипката	Φ46
Брзина на вретено	0-6000
Механичка прецизност
Повторете ја точноста на позиционирањето	± 0,003
Вретено отпуштање	≤0.005/100мм
Вретено залепете	≤0.005/100мм
X, Z Crosshair	≤0.005/100мм
Брза брзина на оска x/z оска	24м/мин
Аксијален мозочен удар
Х-оска радиус	250мм
З-оска мозочен удар	400мм
Y-оска мозочен удар	± 35мм
Моторна моќност
Вретено (серво) и мотор	7,5kW
X оска (серво) и мотор	3.1kw
Z оска (серво) и мотор	3.1kw
Y оска (серво) и мотор	2.4kW
Мотор на глава за напојување	5,5kW

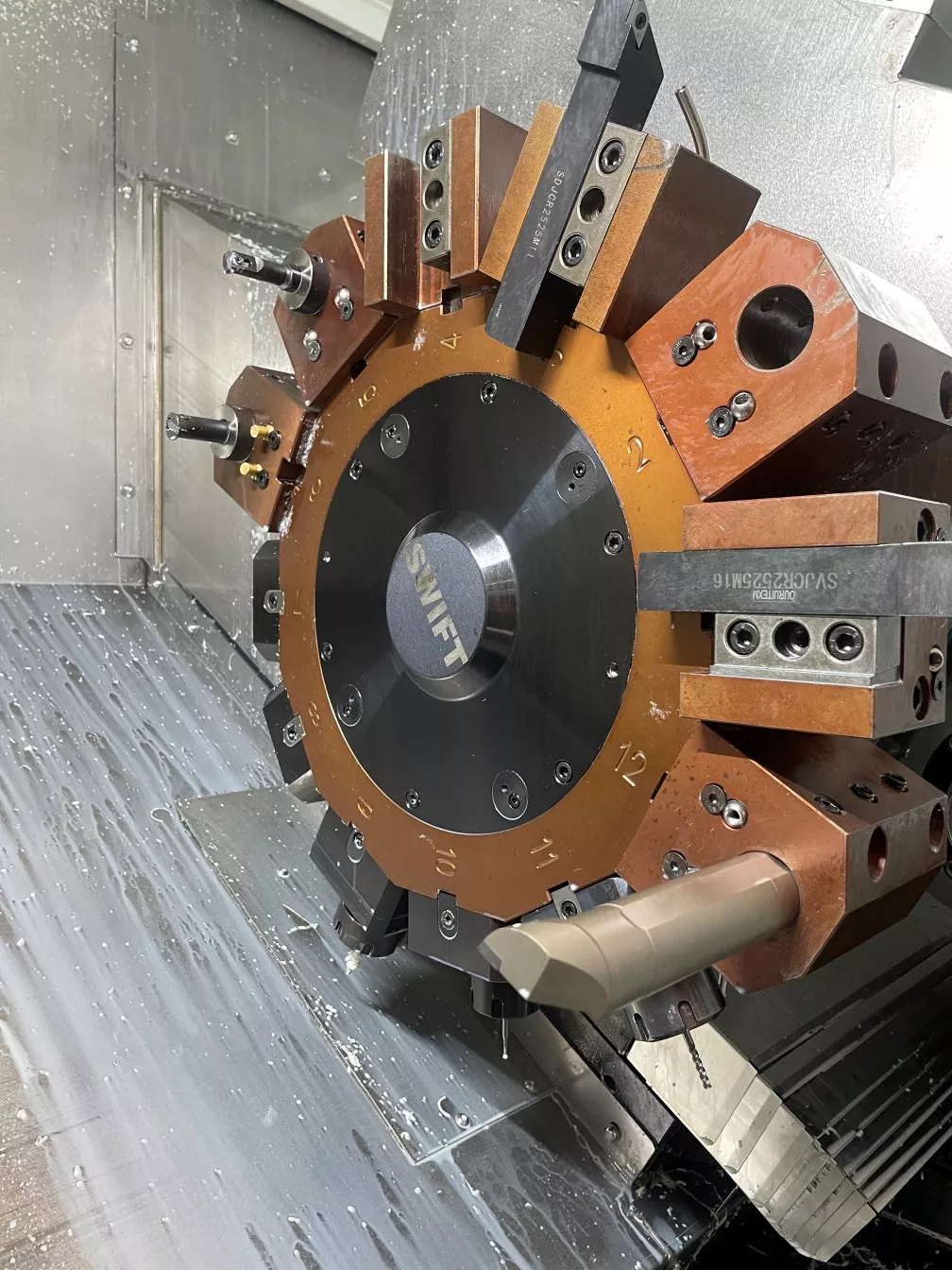

12 - Бедем за напојување на станицата (BMT40)	Кралот ЦНЦ од Тајван, Кина
Глава за напојување 0 - степен	2
Глава за напојување 90 - степен	2
Друго
Тежина	3600кг
Механички димензии	273017101920 година

Правета за производи и апликација

Алатките за соединение на Shadick 46-Turning и Milling CNC ги комбинираат функциите на струг и центар за обработка. Тој е специјално дизајниран да управува со производи со високи барања за прецизност, концентричност и коаксијалност. Обично, се користи за обработка на резервни делови во полиња како што се автомобилската индустрија, воздушната и индустријата за производство на мувла. Со единечно стегање, може да ја заврши обработката на сложените делови, да го скрати времето на производство и да ги намали трошоците.

Детали за производство

Внатрешна структура со соединение со 46 врвови и мелење соединенија за внатрешна структура

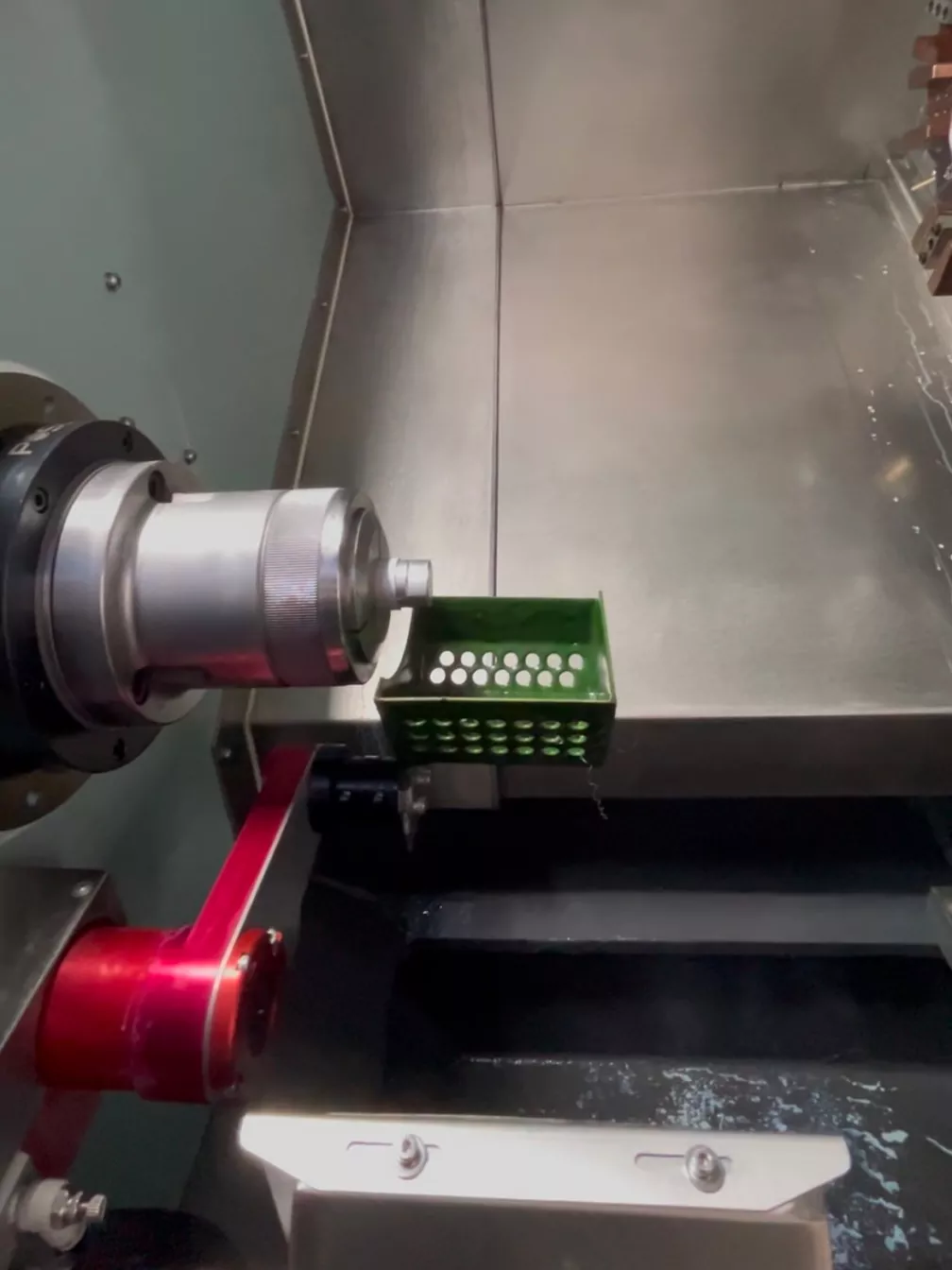

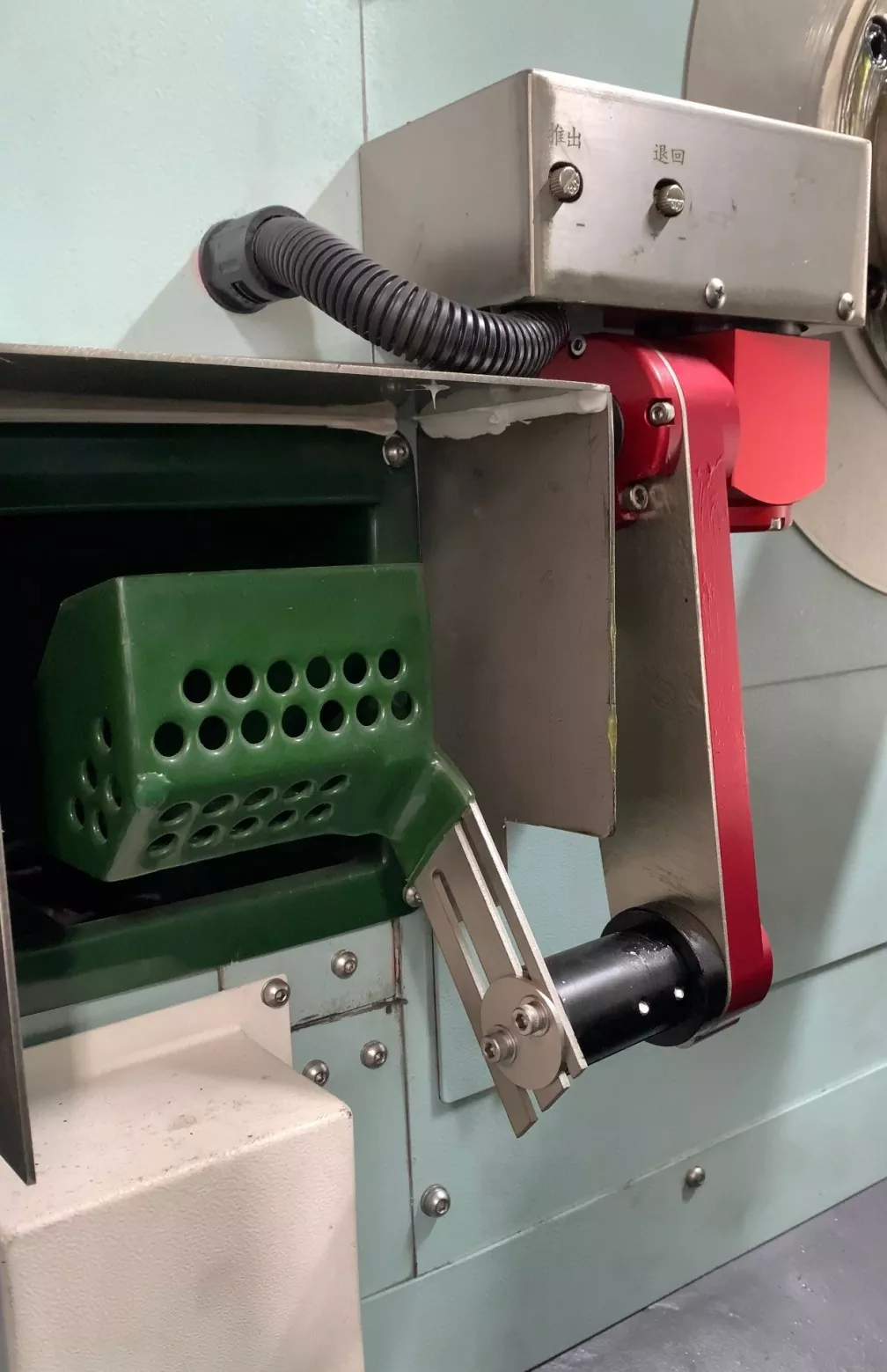

Нашата опрема овозможува опционално инсталирање на колекционер на работно парче и автоматски фидер според потребите на клиентите, што може да заштеди време и работна сила и да ги намали трошоците.
