Интерполирани y-оска соединение со соединение со CNC машини за CNC
  • Интерполирани y-оска соединение со соединение со CNC машини за CNCИнтерполирани y-оска соединение со соединение со CNC машини за CNC

Интерполирани y-оска соединение со соединение со CNC машини за CNC

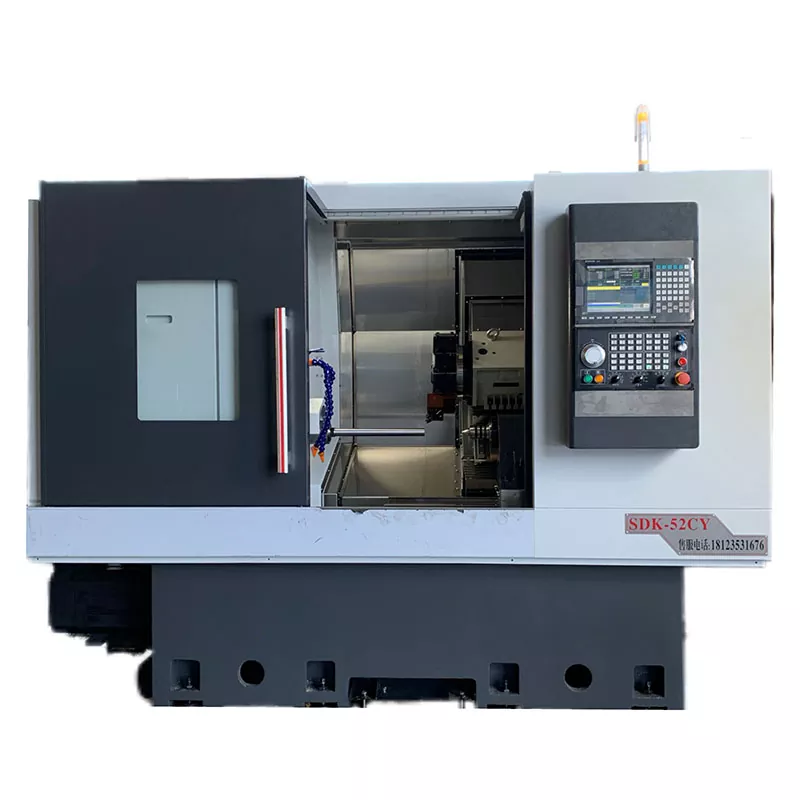

Интерполираните y-оски со соединение со соединение CNC машини CNC, како напреден модел во рамките на серија на комплексни машини Lathe-Mill, го поттикнува својот уникатен метод за обработка, кој го комбинира флексибилното движење пред и-афект на х-оската со прецизно вертикално раселување на Y-оската, за да се постигне ефикасна интеграција на мулти-процесите машинирање. Овој иновативен дизајн не само што значително ја подобрува ефикасноста на производството, туку и беспрекорно се усогласува со итните барања на современото производство за ефикасно и квалитетно производство.

Испрати барање

Опис на производот

Нашите интерполирани y-оска соединение со соединение CNC машини со CNC се опремени со увезени линеарни водичи со голема прецизност, завртки за ролери и прецизни лежишта.

Целосно ги искористува најголемите предности на тешката сечење и висока ригидност во врска со оска и висока ригидност.

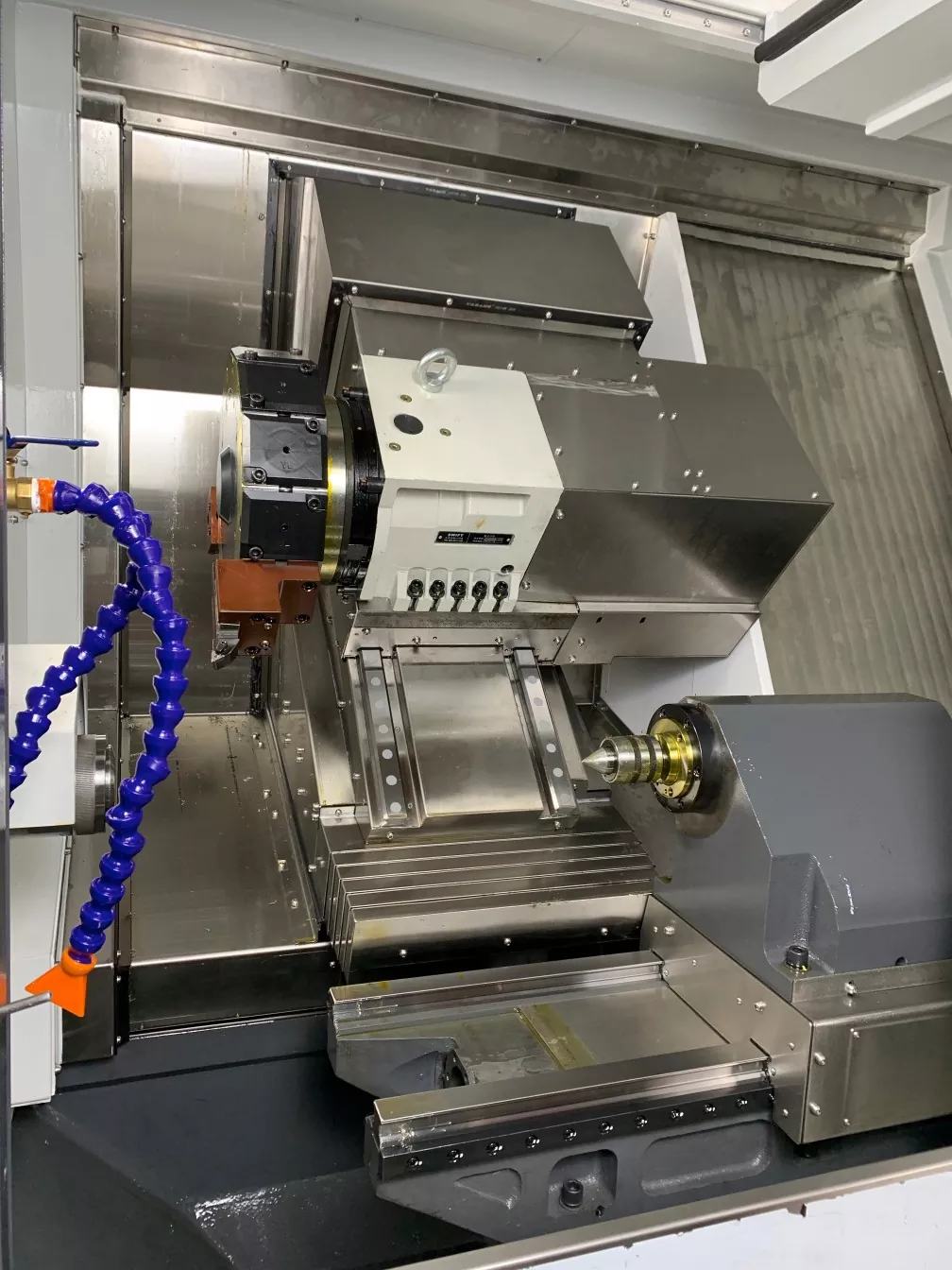

Ова е машина за обработка на соединение со мелница со интерполирана y-оскална бедем и центар за опашка, нов модел што ја заменува директно машината Y-оска.

Програмабилниот центар за хидраулични опашки од задниот дел овозможува операција со еден клуч да се прошири или повлече, олеснувајќи лесно стегање на работното парче. Има двостепена контрола (брза и бавна).

Енергетската бедем се користи за обработка на делови со висока ригидност, а интерполираната глава за напојување Y-оска може да се користи во комбинација со функцијата за соединение за вртење во машински комплексни делови.

Креветот на машинската алатка усвојува високо-низок дизајн на железница со агол на агол од 15:30 степени, што може ефикасно да обезбеди машинската алатка да не се деформира за време на долгорочно работење и има добра ригидност и силна стабилност.

Параметар на производот (Спецификација)

Капацитет за обработка

52CY

Вртете го телото на креветот

Φ600

Најголемата обработка на дијаметар

Φ350

Вретено

Нос на вретено

А2-6

Решетката на шипката

Φ52

Брзина на вретено

0-4500

Механичка прецизност

Повторете ја точноста на позиционирањето

0,005 ±

Вретено отпуштање

≤0.005/100мм

Вретено залепете

≤0.005/100мм

X, Z Crosshair

≤0.005/100мм

Брза брзина на оска x/z оска

24м/мин

Патување на седиштето на опашката

Спецификација на ракавот на опашката

Мо е 4#

Патување на седиштето на опашката

500мм

Метод на движење на седиштето на опашката

лизгач

Најдобро растојание од Чак

630мм

Опсег на притисок на седиштето на опашката

5-20 килограми

Врвен маршрута

120мм

Структура на седиштето на опашката

Тип на прецизен ракав

Аксијален мозочен удар

Х-оска радиус на патување

260мм

З-оска мозочен удар

620мм

Y-оска мозочен удар

﹢ 60mm﹣68mm

Моторна моќност

Вретено (серво) и мотор

11kW

X оска (серво) и мотор

3.1kw

Z оска (серво) и мотор

3.1kw

Y оска (серво) и мотор

2.4kW

Мотор на глава за напојување

5,5kW

испирање

испирање

BMT55

Друго

Тежина

5000 кг

Механички димензии

2900*1950*2100

Правета за производи и апликација

Интерполираните Y-оски со соединение со соединение CNC машини со CNC се користат во разни производствени индустрии, особено во обработката на висока прецизност и сложени делови како што се докинг инсерти, автомобилски делови, медицинска опрема, итн., Кои имаат значителни предности. Покрај тоа, може да се користи и за обработка на делови со сложени геометриски форми, разни големини и барања со голема прецизност, како што се цилиндрични површини, конусни површини, зачекори површини, сферични површини и други видови на ротирачки површини.

Детали за производство

Тоа е управувано и контролирано од шипка за завртки и серво мотор. Програмските упатства за движење и нафрлање можат да бидат поставени, а операцијата е едноставна.

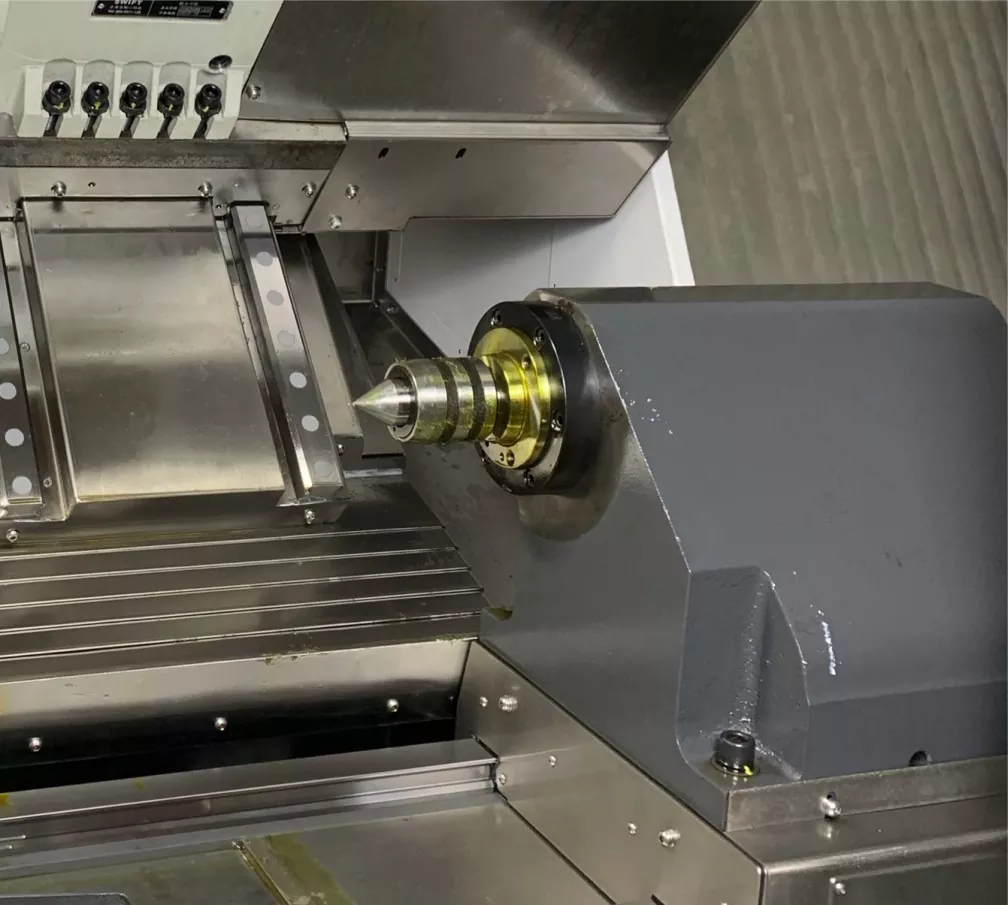

Тој го усвојува дизајнот на програмабилна хидраулична опашка, што го олеснува обезбедувањето на заобленоста и концентричноста при обработка на ултра-долги и тенки делови на вратилото.

Програмабилната хидраулична опашка може да го контролира движењето напред, назад и запирање на опашката преку М-кодови и К-кодови. Покрај тоа, тоа овозможува произволно прилагодување на притисокот. Тој е едноставен, удобен, безбеден и сигурен.
